64チャンネルDante DSP

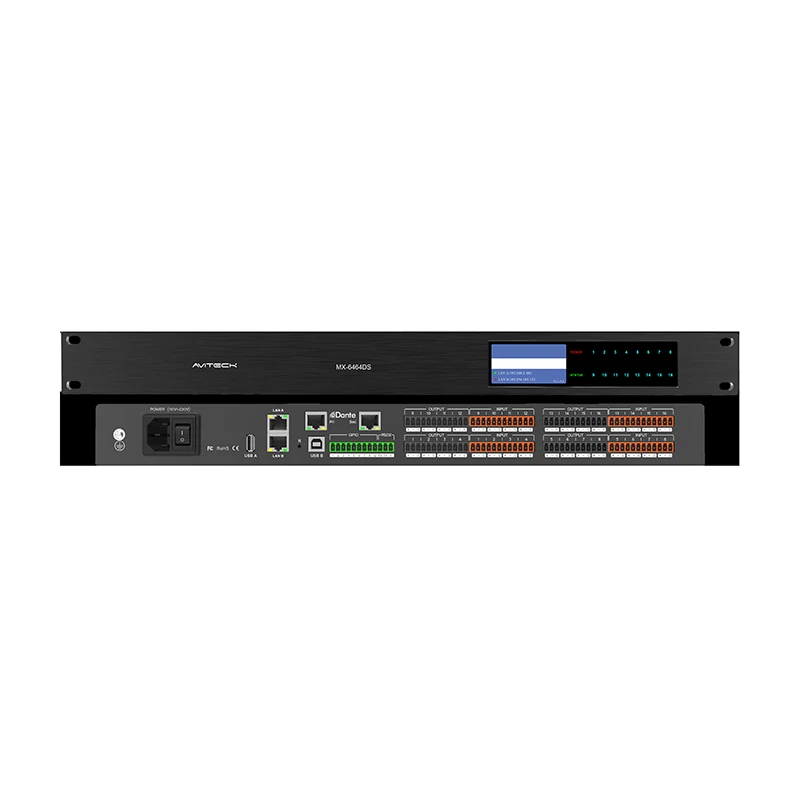

64Channel Dante DSP デジタル オーディオ プロセッサーは、自由に設計可能なオーディオ処理および制御システム製品です。フロントパネルには高解像度のカラースクリーンが装備されており、デバイスの現在の動作ステータスを表示できます。高度なDSP処理技術を採用しています。このシステムは、選択できるさまざまなオーディオ処理モジュールを提供します。オープン ソフトウェア アーキテクチャは、アプリケーション シナリオにおけるさまざまな実際的な問題を解決できます。 。 128 のネットワーク オーディオ チャネルにより、ネットワーク オーディオ伝送に高帯域幅、低遅延、高い互換性、低コストのソリューションを提供します。

64チャンネル Dante DSP 製品仕様

64Channel Dante DSP 製品の主な特長

1. コアハードウェアコンポーネント

高性能DSPプロセッサ：アナログ・デバイセズの高性能DSP Sharc21569を使用しています。これは、高精度、低消費電力、優れた信頼性で知られるアナログ・デバイセズ（ADI）の高性能デジタル信号処理（DSP）チップです。 Sharc シリーズ DSP チップは、高性能オーディオ処理を必要とするアプリケーションでよく使用されます。

NXP I.ML ARMプロセッサ：別のコアプロセッサとして、NXPのI.ML ARMプロセッサは強力なコンピューティングおよび制御機能を提供し、複雑なオーディオ信号処理および制御機能の実現に役立ちます。

2.ネットワークオーディオ機能

64*64 Dante ネットワークオーディオチャンネルをサポート：ハードウェアは最大 64 入力および 64 出力の Dante ネットワークオーディオチャンネルをサポートし、マルチチャンネルオーディオの低遅延伝送を実現します。同時に、AES67 標準とも互換性があるため、AES67 標準に準拠する他の A​​oIP (Audio over IP) デバイスと相互運用できます。

2 つのギガビット イーサネット ポート: Dante オーディオ接続またはネットワーク バックアップ用で、オーディオ伝送の安定性と信頼性を確保します。

3. アナログオーディオインターフェース

最大 32 のアナログ オーディオ I/O チャネル: さまざまなオーディオ処理のニーズを満たす、豊富なアナログ オーディオ入力および出力インターフェイスのセットを提供します。

16 マイク/ライン レベルのアナログ オーディオ入力チャンネル: マイクとライン レベルの入力をサポートし、さまざまなオーディオ ソースに適しています。

16 ライン レベルのアナログ オーディオ出力チャンネル: さまざまなオーディオ デバイスを駆動するためのライン レベル出力を提供します。

4. その他のインターフェースと機能

USB A および USB B インターフェイス: データ送信とデバイス制御のための柔軟な USB 接続オプションを提供します。

RS232インターフェース：シリアル通信をサポートしており、他のデバイスとの接続や制御に便利です。

GPIO インターフェイス: 8 つの GPIO インターフェイスを自由な入出力構成に使用できるため、ハードウェアの柔軟性と拡張性が向上します。

2 つの独立した 100 ギガビット イーサネット ポート: 制御接続またはネットワーク バックアップに使用され、ネットワークの冗長性とセキュリティが強化されます。

最大 8*8 USB デジタル オーディオ録音およびブロードキャスト チャンネル: さまざまなオーディオ アプリケーション シナリオに適したマルチチャンネル デジタル オーディオの録音およびブロードキャストをサポートします。

5. 電源とアーキテクチャの設計

専用電源モジュール内蔵：安定した電源供給を確保し、機器の信頼性と安定性を向上させます。

12V (500mA) DC 外部電源: 電源にアクセスする便利な方法を提供します。

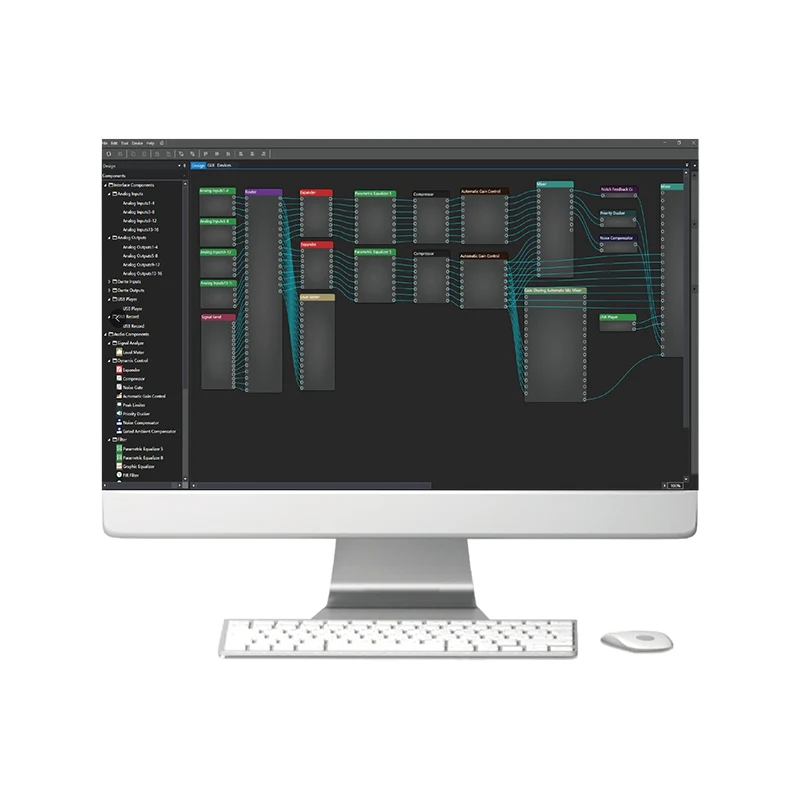

オープン アーキテクチャ: ユーザーは信号処理とプロセスを任意に設定できるだけでなく、ユーザー コントロール インターフェイスを設計できるため、優れた柔軟性とカスタマイズ性が得られます。

6. 追加機能

USB サウンド カードをサポート: オーディオ処理の可能性が広がります。

内蔵AEC、ANC、AFS：AEC（エコーキャンセル）、ANC（アクティブノイズコントロール）、AFS（自動フィードバック抑制）などの機能により、オーディオ処理の品質と効果が向上します。

WIFI 接続のサポート: ワイヤレス ネットワーク内の他のデバイスとの通信とデータ送信を容易にするワイヤレス接続オプションを提供します。

64チャンネル Dante DSP 製品アプリケーション

64 チャンネル Dante DSP 製品はオーディオ処理テクノロジーの大幅な進歩を表し、その高性能と柔軟性により幅広いアプリケーションを提供します。以下に、その潜在的なアプリケーションの詳細な概要を示します。

1. ライブサウンドとパフォーマンス会場

オーディオのミキシングとルーティング: DSP は 64 チャンネルの Dante ネットワーク オーディオを処理できるため、ライブ サウンド環境に最適であり、オーディオ信号の複雑なミキシングとルーティングが可能です。

エコーとノイズの低減: 内蔵の AEC (音響エコー キャンセラー) および ANC (アクティブ ノイズ コントロール) モジュールにより、不要なエコーとノイズを大幅に低減し、全体的な音質を向上させることができます。

2. レコーディングスタジオ

マルチトラック レコーディング: 最大 64 チャンネルのオーディオをサポートする DSP は、パフォーマンスのあらゆる詳細をキャプチャするマルチトラック レコーディング セッションに最適です。

デジタル オーディオ ワークステーションの統合: DSP は一般的な DAW (デジタル オーディオ ワークステーション) とシームレスに統合でき、オーディオの録音、編集、ミキシングにシームレスなワークフローを提供します。

3. ブロードキャストとストリーミング

ライブ ストリームの音声処理: DSP の強力な処理機能を使用してライブ ストリームの音声品質を向上させ、視聴者が忠実度の高い音声体験を確実に受信できるようにします。

マルチチャンネル オーディオ ブロードキャスト: AES67 互換性のサポートにより、DSP をブロードキャスト環境で使用して、IP ネットワーク経由でマルチチャンネル オーディオ信号を送受信できます。

4. 会議およびミーティングスペース

電話会議: DSP を使用すると、自動ゲイン制御 (AGC) やノイズ抑制などの機能をサポートして、クリアな通信を確保し、電話会議を促進できます。

集中制御: RS232、RS485、および UDP 制御オプションを使用すると、DSP を集中制御システムに統合でき、オーディオ設定と機器の管理が容易になります。

5. インスタレーションと音響システム

オーディオ配信: 大規模な設備では、DSP を使用してオーディオ信号を複数のゾーンまたは部屋に配信し、正確なルーティングと制御をサポートできます。

サウンド システムの最適化: DSP の強力な処理能力を使用して、さまざまな環境に合わせてサウンド システムを最適化し、オーディオが明瞭かつ正確に配信されるようにします。

6. 教育と訓練

教室での音声強化: DSP を使用して教室での音声強化を強化し、学生が講義やプレゼンテーションをはっきりと聞くことができるようにします。

遠隔学習とウェビナー: マルチチャンネルの音声録音とストリーミングをサポートする DSP を使用すると、遠隔学習とウェビナーを促進し、参加者に高品質の音声体験を提供できます。

7. パフォーマンス アーツ センターおよび劇場

ライブ パフォーマンス用のオーディオ ミキシング: DSP を使用すると、劇場やパフォーマンス アート センターでのライブ パフォーマンス用のオーディオ信号をミキシングすることができ、聴衆はクリアで臨場感あふれるオーディオ体験を確実に受け取ることができます。

サウンド デザインとエフェクト: 強力な処理能力を備えた DSP を使用して、劇場作品用の複雑なサウンド デザインとエフェクトを作成できます。
