8チャンネルデジタルシグナルプロセッサー

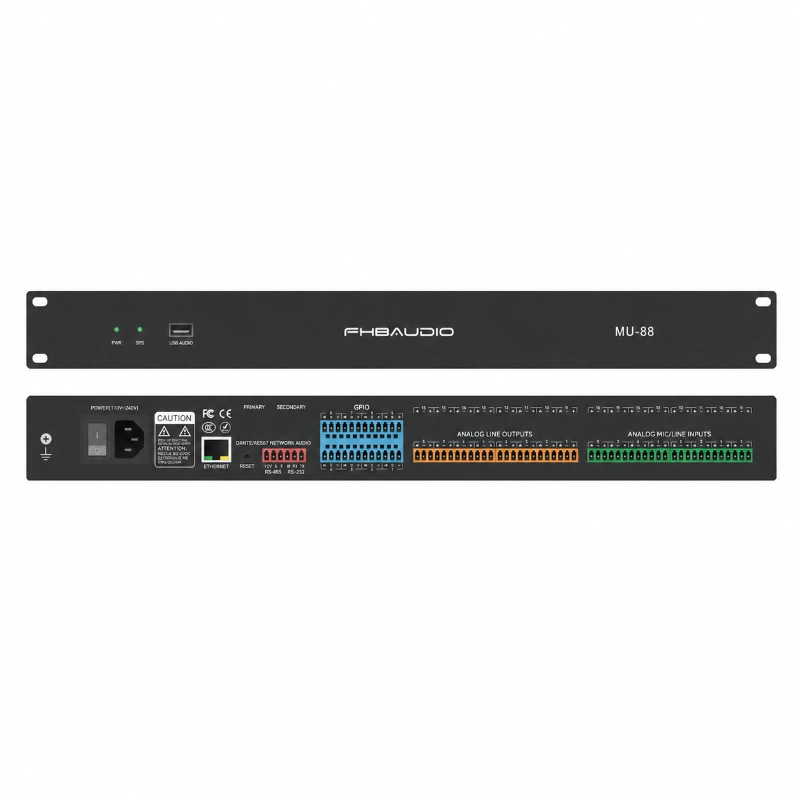

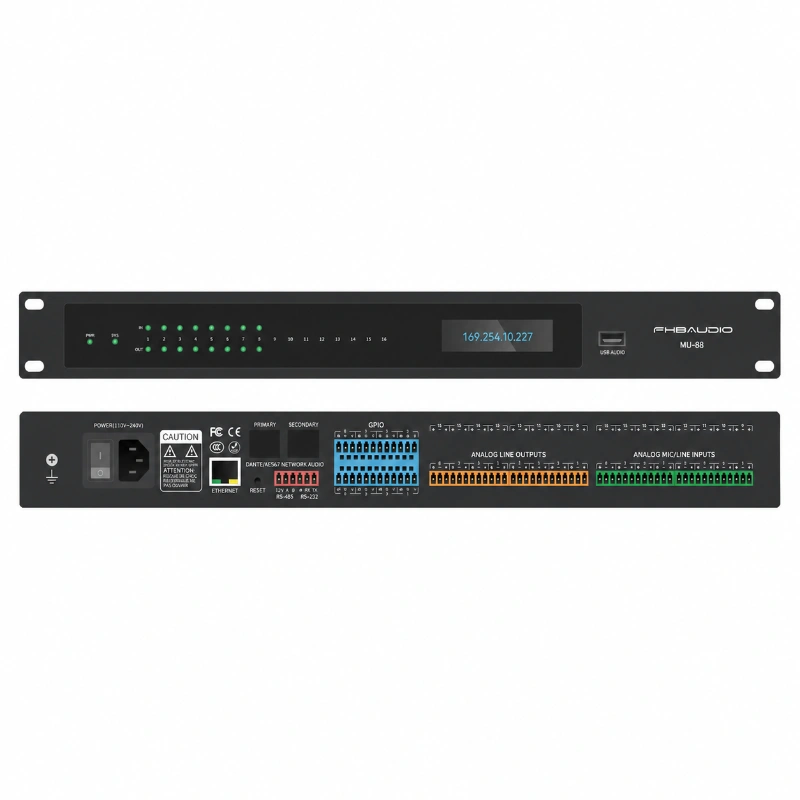

MU88 8 チャンネル デジタル シグナル プロセッサは、単一のラックスペース ユニットで正確なミキシング、エコーとフィードバック制御、およびネットワーク ベースのオーディオ管理を必要とする商用オーディオ システム用に構築されたプロフェッショナル デジタル シグナル プロセッサです。 ADI SHARC 21489 DSP エンジンを搭載し、バスタイプの音響エコー キャンセル、独立したチャンネルのフィードバック抑制、および自動ゲイン共有ミキシングを備えた 8 つのアナログ入力と 8 つのアナログ出力を処理します。内蔵 USB サウンド カードにより、音楽の再生、録音、Zoom や Tencent Meeting などのソフト会議プラットフォームを PC に直接接続できます。インテグレーターや AV コンサルタント向けに設計された MU88 は、エコー キャンセル、ミキシング、オーディオ ルーティングを 1 つの集中制御可能なプロセッサーに統合することで、会議室、教室、多目的会場でのシステム設計を簡素化し、ラック スペースと設置時間を削減しながら、エンド ユーザーの日常の信頼性を向上させます。

MU88 は、FHB Audio の Dante 対応デジタル シグナル プロセッサ シリーズに属し、ネットワーク ベースの制御とモニタリングによる信頼性の高いオーディオ処理を必要とするインテグレータ向けに位置付けられています。このユニットは、その中核として、400 MIPS / 1.6 GFLOPS の処理能力を備えた 450 MHz SIMD で動作する ADI SHARC 21489 プロセッサ上で動作し、遅延を追加することなく複数の DSP 機能を同時に実行できるヘッドルームを与えます。システム遅延は 3 ミリ秒未満に抑えられます。

動作原理:アナログ オーディオは 8 つのバランス入力チャンネルを介して入力され、DSP エンジンのミキシング、フィルター、ダイナミクス ステージを通じて変換および処理され、8 つのバランス アナログ出力にルーティングされます。バスタイプ AEC (512 ミリ秒のテール タイム、60 dB/秒のコンバージェンス、60 dB のキャンセル深度) は会議信号からエコーを除去し、独立チャネル AFC はフィードバック前に最大 10 dB の追加ゲインを備えたノッチベースのフィードバック抑制を適用します。 ANS ノイズ抑制、ダッカー、ANC ノイズ ゲイン補償により信号パスがさらにクリーンアップされ、ゲート ミキサーによる AMC ゲイン シェアリング オートミキシングにより、マルチ マイク ルームのバランスが自動的に維持されます。

コア価値:8 チャンネル デジタル シグナル プロセッサーは、部屋のオーディオ ラックを個別のミキサー、エコー キャンセラー、フィードバック サプレッサーのスタックではなく 1 つのプロセッサーに減らし、設置コストと長期メンテナンスの両方を削減します。中央制御サポート (RS232、RS485、UDP) と 8 ウェイ GPIO により、インテグレーターは MU88 をサードパーティ制御システムに接続して、ワンタッチで部屋の起動と停止を行うことができます。

システムの利点:Windows PC 制御アプリケーションを使用すると、技術者は複数のシーン (会議モード、プレゼンテーション モード、イベント モード) を編集および保存でき、ライブ システムへの誤った変更を防ぐ画面ロック機能が含まれています。単一のインターフェイスから最大 30 台のデバイスを管理でき、MU88 はオンラインで同時に動作する最大 8 台のデバイスをサポートするため、単一部屋の設置と、1 つのダッシュボードから管理される大規模な複数部屋の導入の両方に適しています。

アプリケーションの位置付け:MU88 は、完全カスタム DSP プログラミング プロジェクトのような複雑さを必要とせず、信頼性の高い音声補強、自動ミキシング、リモート コントロールを必要とする中規模の会議室、トレーニング ルーム、教室、会議室に最適です。

製品パラメータ

製品の特徴

高性能DSPエンジン

400 MIPS / 1.6 GFLOPS の処理能力を備えた ADI SHARC 21489 @ 450 MHz SIMD プロセッサ上に構築された MU88 は、システム遅延を 3 ミリ秒未満に保ちながら、ミキシング、フィルタリング、ダイナミクス処理を並行して実行するため、ライブ会議や音声強化の応答性が維持されます。

ソフト会議用の内蔵 USB サウンド カード

統合された 1 イン/1 アウト USB サウンド カードはラップトップまたは PC に直接接続し、追加のオーディオ インターフェイス ハードウェアを必要とせずに、音楽の再生、録音、および Zoom、Tencent Meeting、DingTalk などのソフト ビデオ会議プラットフォームをサポートします。

バス型音響エコーキャンセレーション (AEC)

512 ミリ秒のテール タイム、60 dB/秒のコンバージェンス レート、および 60 dB のキャンセル振幅を備えたバスタイプ AEC は、すべてのアクティブ チャネルにわたってエコーを除去し、ハイブリッド会議やビデオ通話中にリモート参加者の音声をクリアに保ちます。

独立チャンネルフィードバック抑制 (AFC)

チャンネルごとの AFC は、ノッチ フィルター アルゴリズムを使用して各マイクのフィードバックを個別に抑制し、複数のライブ マイクがあるオープン ルームでのフィードバックの前に最大 10 dB の使用可能なゲインを追加します。

ノイズ抑制とゲイン補正

ANS 周囲ノイズ抑制により S/N 比が最大 18 dB 向上し、内蔵の Ducker および ANC ノイズゲイン補償器が静かな時間帯または騒がしい時間帯のバックグラウンドノイズとゲインシフトを自動的に管理します。

自動ゲインシェアリングミキシング (AMC)

ゲート ミキサーを使用した AMC オートミキシングは、複数のオープン マイクのバランスを自動的に調整し、複数のアクティブ スピーカーによる会議中に手動でゲインを調整する必要性を軽減します。

柔軟な集中管理

RS232、RS485、および UDP 制御モードと 8 ウェイ GPIO を併用すると、サードパーティ製制御システムとの統合が可能になり、ワンタッチで電源、信号切り替え、部屋または施設全体の環境制御を行うことができます。

シーンベースのWindows制御ソフトウェア

専用の Windows クライアントを使用すると、技術者はプロセッサを監視したり、会議モードやイベント モードなどのシーンを編集および呼び出したり、偶発的な変更を防ぐために画面をロックしたりできます。最大 30 台のデバイスを 1 つのインターフェイスから管理できます。

アプリケーション

企業の会議室

役員室や中規模の会議スペースに、明瞭な音声強化、自動ミキシング、エコーのないハイブリッド会議を提供します。

トレーニングルームと教室

自動ゲイン共有とフィードバック抑制により、一貫した音声の明瞭さを実現するマルチマイクの講義およびトレーニング環境をサポートします。

多目的ホール

呼び出し可能な事前設定された処理プロファイルを通じて、プレゼンテーション、ディスカッション、イベントのオーディオ シーン間の切り替えを処理します。

分散型/多室型施設

1 つの制御インターフェイスから最大 8 台のオンライン デバイスと最大 30 台のユニットを管理し、複数の部屋にわたるプロセッサの監視を簡素化します。
