ダンテインターフェイスマイク

DWP22Xは、2つのDANTEチャネルをアナログオーディオ出力にシームレスに変換し、2つのアナログオーディオ入力をDANTEネットワークにシームレスに変換する高性能DANTEインターフェイスパネルです。 DWP22X-UAモデルは、米国スタイルのダブルギャングバックボックス用に設計されていますが、DWP22X-EUはヨーロッパの取り付けバックボックスに合わせて調整されています。

セットアップするには、CAT5ケーブルを使用してRJ45ポートをイーサネットスイッチに接続するだけで、DANTEコントローラーを使用して、同じDANTEネットワーク上の他のデバイスとの間の低遅量信号をルーティングします。これにより、ネットワーク全体で効率的で信頼性の高いオーディオ伝送が保証されます。

Dante Interface Panel Mic/Line 2入力x 2出力メイン機能：

•2つの入力 /出力にDanteインターフェイスを提供します

•2つの標準XLRマイクまたはラインオーディオチャネルがDanteネットワークに変換されます

•各入力で選択可能なマイク/ライン

•入力チャネルごとに-20 dBから +20dBの調整可能なマイク/ラインゲイン

•コンデンサーマイクの各入力のスイッチ可能な48Vファントム電源

•各オーディオ入力信号/クリップがフロントパネルにLEDを使用します

•Danteネットワークからの2つのXLRバランスの取れたオーディオ出力ラインレベル

•背面パネルの2つの出力チャネル（2つのXLR出力に対応）

•高解像度24ビットアナログをデジタルおよびデジタルにアナログに変換します

•LEDは、フロントパネルの電源とネットワーク同期のステータスを示します

•外部24VDC電源またはPOEを搭載

•POEを使用した通常の操作は、ネットワークスイッチを有効にします

fhbavtec danteインターフェイスマイク/ライン2入力x 2出力仕様

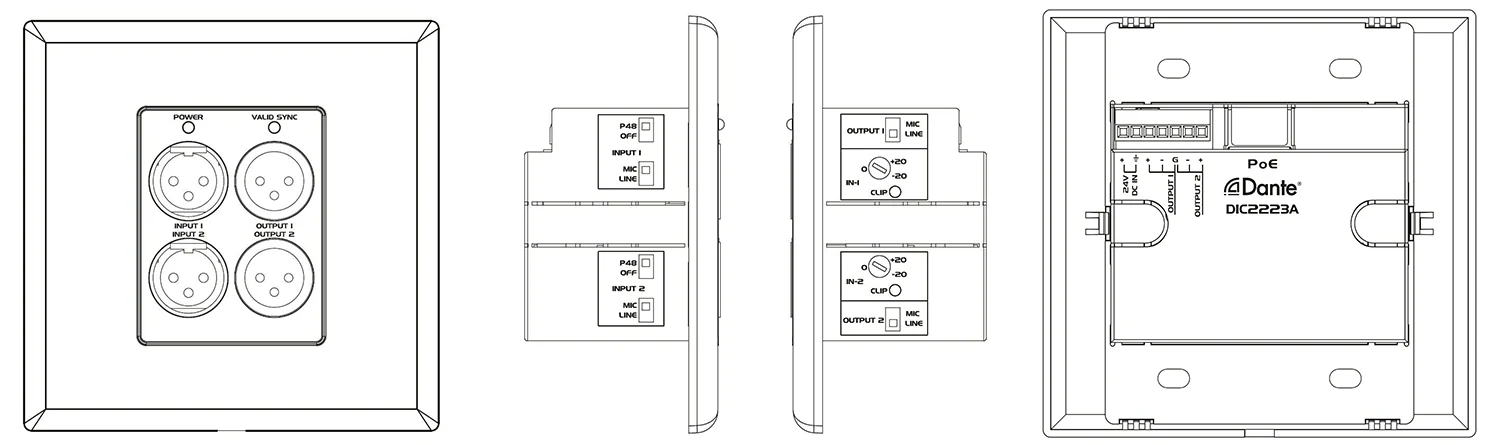

fhbavtec danteインターフェイスパネルマイク/ライン2入力x 2出力操作

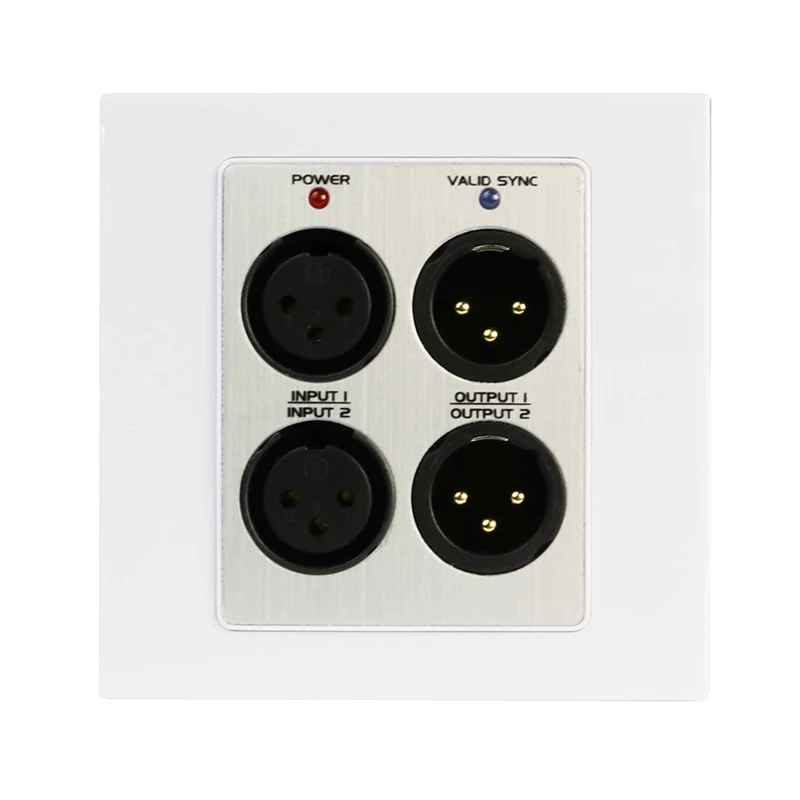

1。2つのXLR入力、マイクまたはラインオーディオ信号を受け入れます。

2。マイクまたはラインオーディオ信号用に選択可能な2つのXLR出力。

3。電源LEDインジケーター。

4。SyncLEDは、DANTEネットワークのステータスを示します。

5。入力セレクター

ライン：バランスの取れたラインソースまたは不均衡なラインソースを受け入れます。

MIC：動的またはコンデンサーマイクの信号を受け入れます。

48V：Ondenserマイクを接続するときに48Vファントム電源を提供します。

6。出力セレクター：Tは、ゲイン範囲が異なるラインまたはマイクへの出力を行います。

7。入力ゲインコントロール：ACH入力チャネルの入力信号のゲインレベルを調整します。

8。各入力チャネルに信号クリップLEDがLEDされました

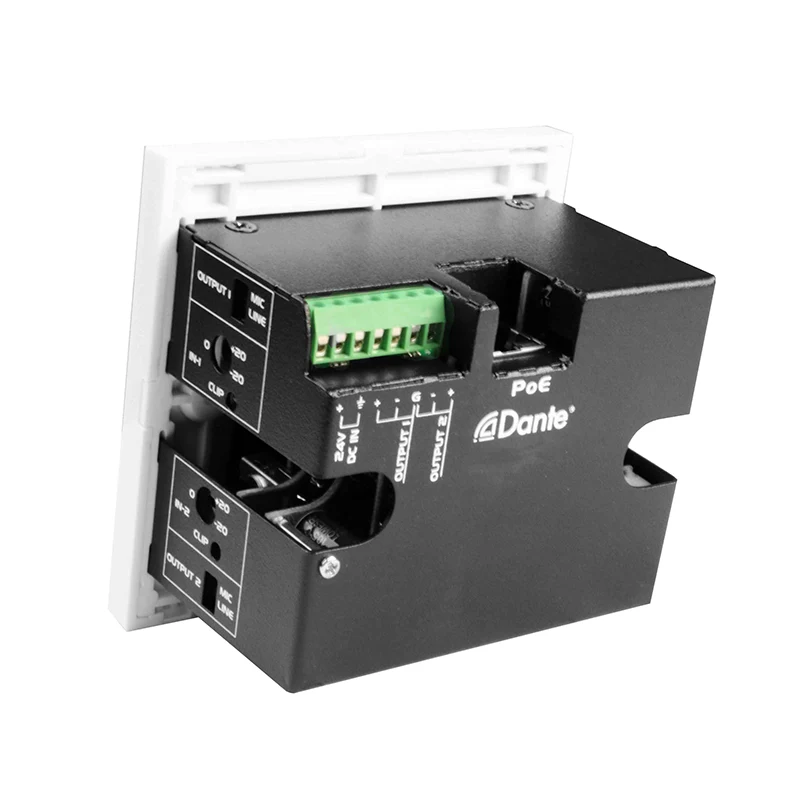

9。ユーロターミナル出力：

2つのダンテチャネルをアナログライン出力に変換します。これらの2つの出力は、出力nフロントパネルに並行しています。

10.RJ45ポート：DANTEネットワークに接続できるCAT5を使用します。

注：POE有効ネットワークスイッチを使用する場合、DWP22Xを電源とPOEから動作させることができます。

11。電源：DC 24Vを2p端子ブロックまたはDC入力ジャックに接続します。注：DC 24VとPOEが両方ともDWP22Xに存在する場合、ユニットはDC 24Vから動作します。また、DC 24Vが削除されると、電源は自動的にPOEパワーに切り替わります。

fhbavtec danteインターフェイスマイク/ライン2入力x 2出力アプリケーション

2CH DANTEインターフェイス2マイク/ライン入力x 2出力インターフェイスパネルは、会議室、ライブサウンドセットアップ、ブロードキャストスタジオ、インストールされたAVシステムなどのプロフェッショナルなオーディオアプリケーションに最適です。壁に取り付けられた設計により、高品質のオーディオパフォーマンスを維持しながら、さまざまな環境にクリーンで効率的な統合が可能になります。
