DSPコントロールパネル

DSPコントロールパネル

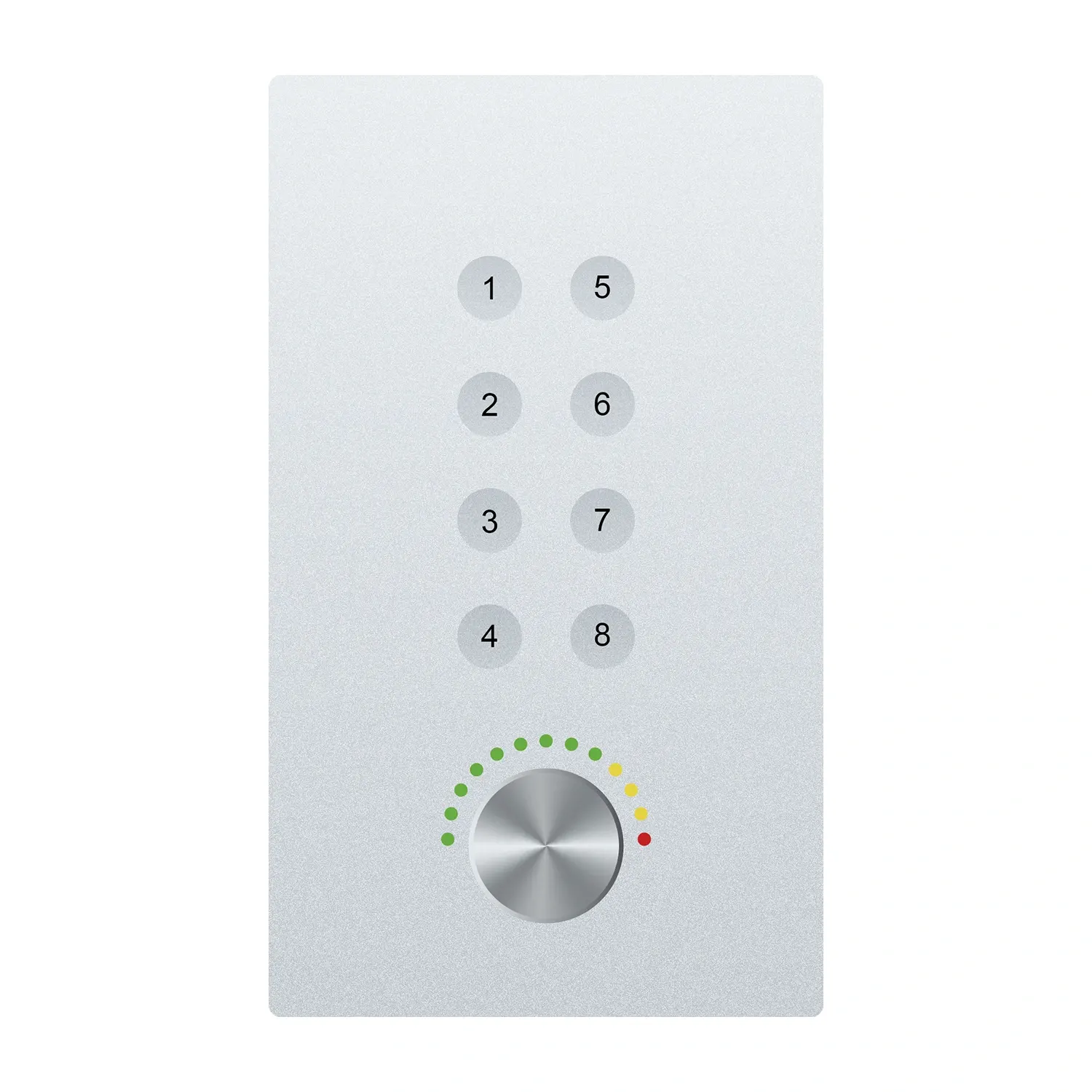

NCP-01 DSPコントロールパネルは、MU DSPのコントロールパネルです。

キーの数は8以上、1つのノブ以上です。

関数サポートユーザー定義。

UDP通信プロトコルを採用します。

ポーパワー供給;

Mu DSPと同じブランドと互換性があります。

DSPコントロールパネルパラメーター：

DSPコントロールパネル

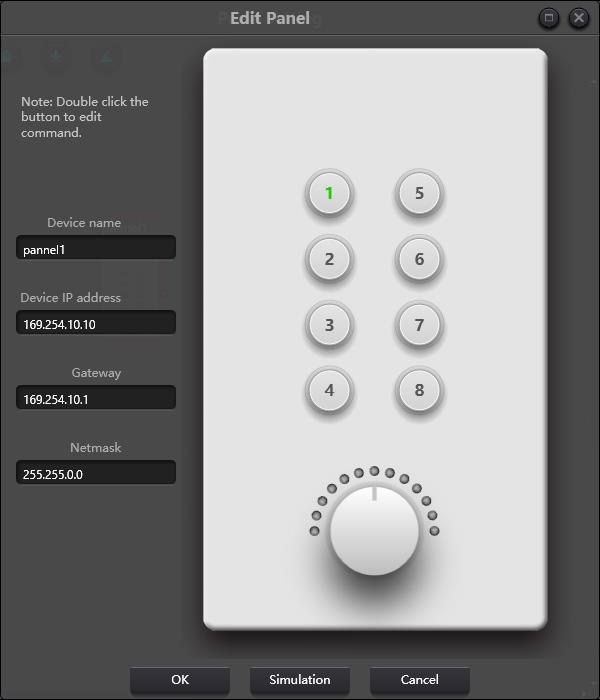

キーパネルには8つのキーと1つのノブがあります。ノブはゲインを調整するために使用され、8つのキーを使用してプログラミングを通じてさまざまな機能を実現できます。ボリューム調整、ミュート、プリセット、コマンドなど、4種類の重要な関数があります。関数領域にアイテムをドラッグして、キーのプログラミングを完了するために、指定されたキーにドラッグします。

同様に、すべてのプログラミングを終了した後、ユーザーはエミュレーションボタンを使用して構成が正しいかどうかを確認できます。

パネル操作インジケーターの指示

1.キーインジケーターはそのままです。これは、キーがミュート関数で構成されていることを示しています。

2。キーインジケータは点滅を続け、キーがゲイン関数で構成されていることを示します。構成されたノブは、チャネルのゲインも使用および調整します。ノブの周りの13のインジケーターは利益を示します。  彼らはゲインサイズでオンまたはオフです。 13個のインジケーターはすべて、-72dBのゲインを示しますが、すべてが12dBのゲインを示します。

3.キーインジケータを押すと、キーがプリセットまたはコマンド関数で構成されていることを示すと、突然のフラッシュが発生します。

コマンド関数：コマンドデータは、Central Controlコマンドからのものです。セクション5を参照してください。
