米国規格用 2 チャンネルアナログ XLR Dante コンバーター

Model:DPX22-US

お問い合わせを送信

製品説明

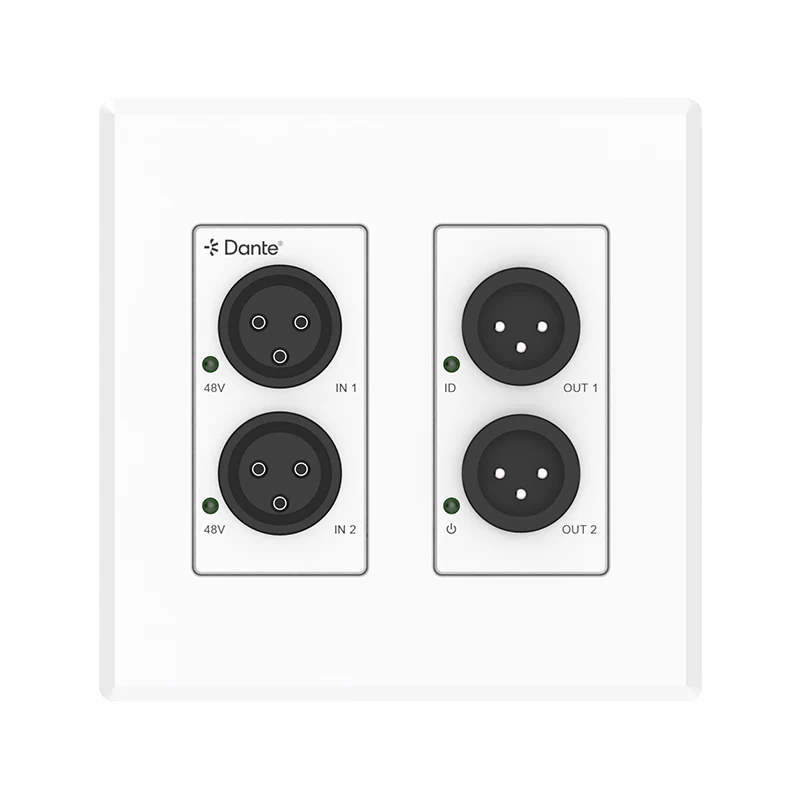

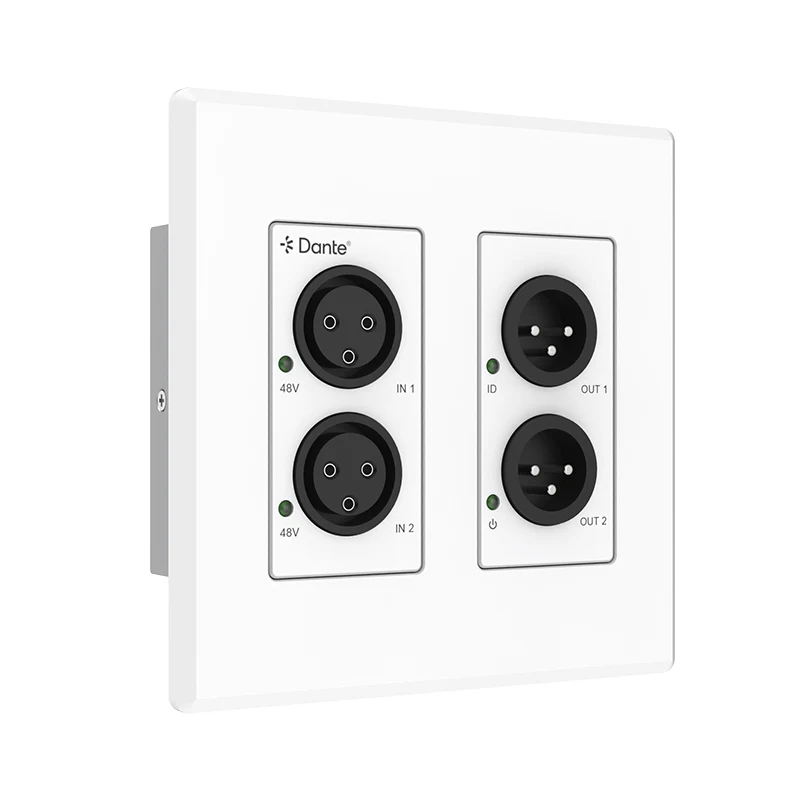

このコンパクトな 2 チャンネルアナログ XLR Dante コンバーターは、Dante® Ultimo 2x2 プラットフォームを利用し、従来のアナログオーディオデバイスを Dante® デジタルネットワークにシームレスにブリッジします。標準の 2-GANG US ウォールプレートとして設計されており、従来のオーディオシステムと最新のオーディオシステムの両方に柔軟に統合できます。

アナログ入力: 最適な信号マッチングのため、5 レベルの精度制御で感度を調整できます。

アナログ出力: バランス分配用に5レベル調整可能な出力ゲインを設定可能。

デュアル電源オプション: 12V DC ローカル電源または PoE (パワーオーバーイーサネット) をサポートし、設置を合理化します。

プラグアンドプレイ Dante® 互換性: 信頼性の高い、低遅延のオーディオネットワークとして認定されています。

米国規格の 2 チャンネルアナログ XLR Dante コンバーターのアプリケーション:

ライブサウンド

放送

Danteとのシームレスな統合によるスタジオレコーディング

会議室

特徴：

2x 入力 + 2x 出力 (Dante® in および Dante® out)

バランス/アンバランスXLRアナログオーディオ

MIC Phantom 48V ハードボタンによる電源とオン/オフ

MIC/XLRのさまざまなレベルに合わせて調整する入力感度と出力ゲインコントロール

Dante®オーディオサンプリングレートは44.1/48/88.2/96KHz@24bitをサポート

設定可能な Dante® デバイスのレイテンシー (Dante® コントローラーを使用して設定可能な 1、2、または 5ms をサポート)

AES67 RTPオーディオトランスポートをサポート

PoE およびローカル電源オプション

標準 2-GANG EU/UK フェイスプレート設計

2CH アナログ XLR Dante コンバーターパッケージ内容:

① 1x 2x 入力 & 2x 出力アナログ XLR - Dante® コンバーター

② 1x 2pin-3.5mm フェニックスコネクタ (オス)

③ ユーザーマニュアル×1

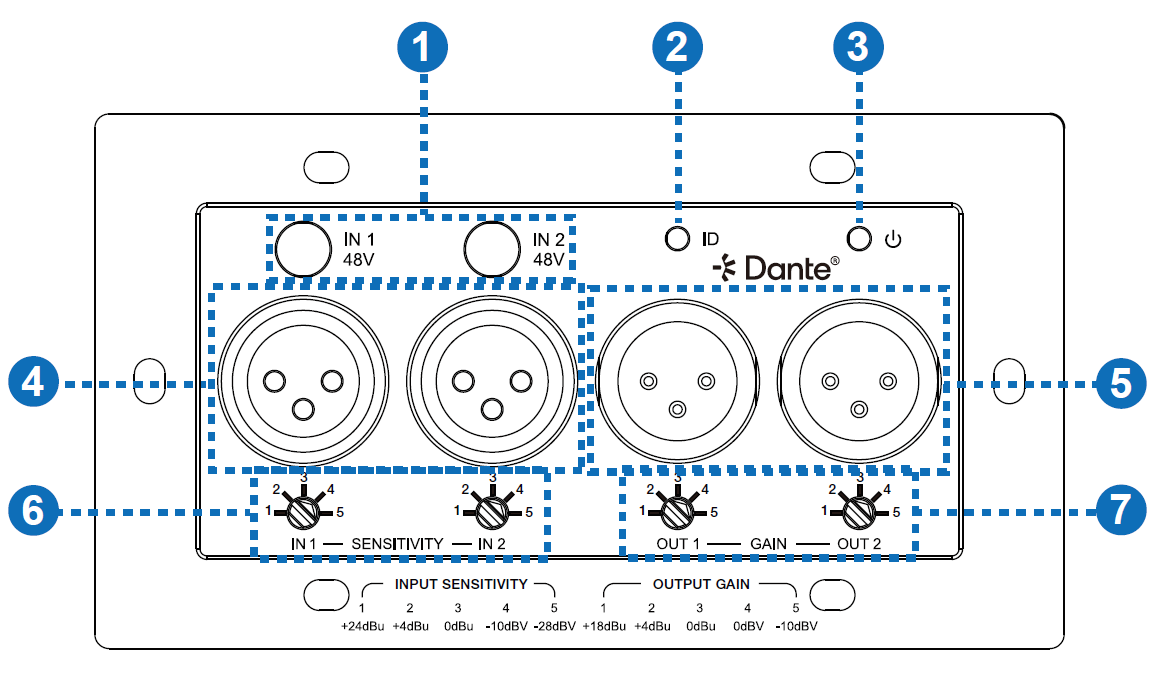

フロントパネルの操作部と機能

いいえ。	名前	機能の説明
1	IN1/2 48V ボタンとバックライト付き LED	ボタンを押して、MIC オーディオ入力チャンネル 1/2 の 48V ファンタム電源をオンにすると、対応するバックライト付き LED が点灯します。
2	ID LED （緑）	Dante コントローラーを介したデバイスの識別を支援するために点灯します。
3	電源（緑色）	▪ ライトオン: デバイスは PoE またはローカルによって電源がオンになっています。 12VDC 電源。 ▪ ライトオフ: デバイスの電源がオフになっています。
4	オーディオ入力ポート	バランス/アンバランス XLR アナログオーディオ入力ポート 1/2、MIC/LINE アナログオーディオソースデバイスに接続。
5	音声出力ポート	バランス/アンバランス XLR アナログオーディオ出力ポート 1/2、アナログオーディオソースデバイスに接続。
6	オーディオ IN 1/2 ノブ	アナログオーディオ入力チャンネル 1/2 の 5 レベルの感度調整ノブ。ノブの矢印は、1. +24dBu、2. + 4dBu、3. 0dBu、4. -10dBv、5. -28dBv を示します。
7	AudioOUT 1/2 ノブ	アナログオーディオ出力チャンネル 1/2 の 5 レベルのゲイン調整ノブ。ノブの矢印は次のことを示します。 1.+18dBu、2.+4dBu、3.0dBu、4.0dBv、5.-10dBv。

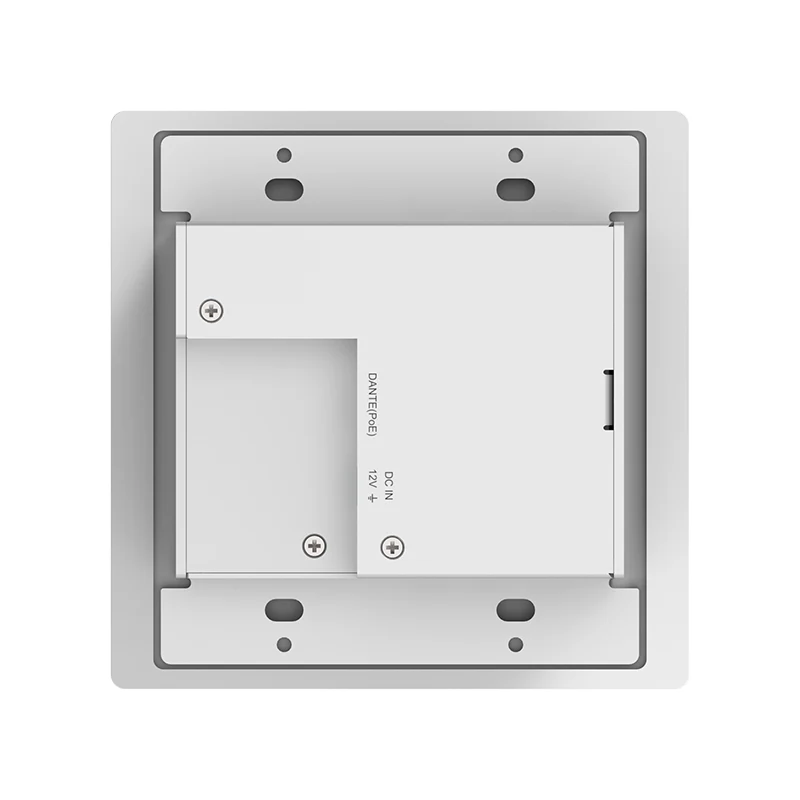

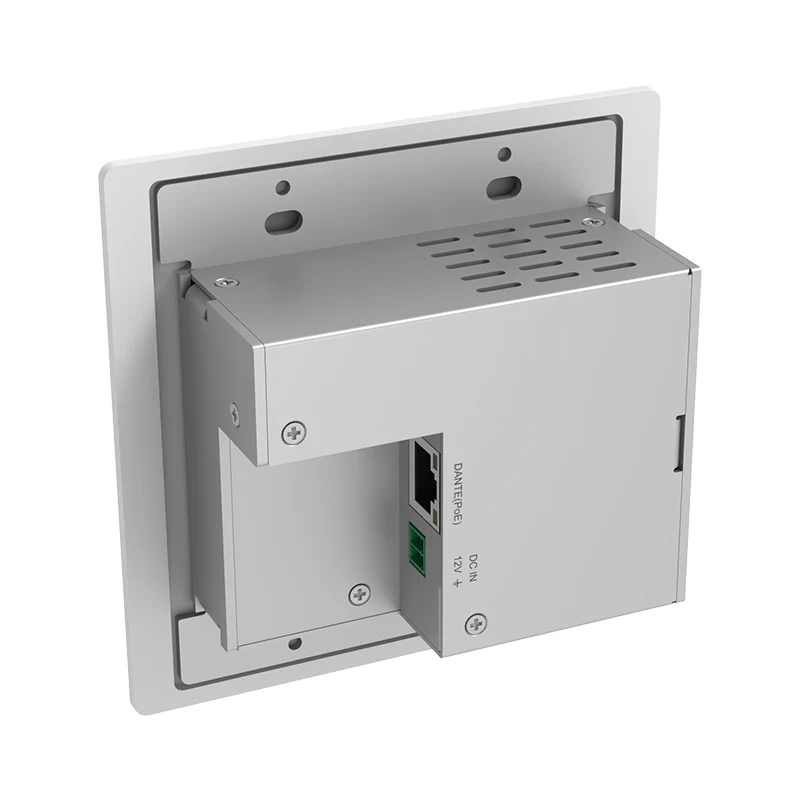

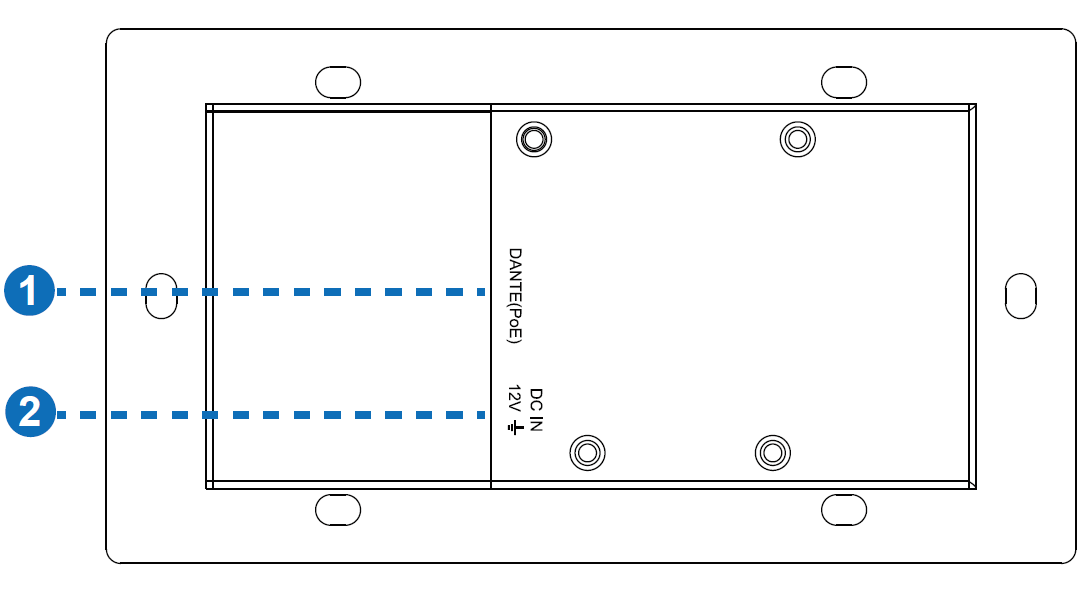

リアルパネル:

いいえ。

名前

機能の説明

ダンテ (PoE)

ポート

100M Dante® デジタルオーディオ入出力ポート。RJ45 回線を通じてネットワークスイッチに接続され、PD 電源をサポートします。

通常の接続後は、緑色の LINK LED が常に点灯します。

データ送信がある場合、黄色の DATA LED が点滅します。

DC入力ポート

12VDC/500mA 電源入力ポート。

デバイスには次の 2 つの方法で電力を供給できます。

▪ ローカル 12VDC/500mA 電源。

▪ ネットワークスイッチからの PoE。デバイスは PD として機能します

モード。

仕様:

繋がり
	フロントパネル	1x 電源 LED [緑色] 1x ID LED [緑色] バックライト付き LED 付き 2x MIC ファンタム電源 48V ボタン [緑色] 2x オーディオ入力 [3 ピン XLR、メス] [LINE オーディオ、バランス/アンバランス接続、最大入力レベル 24dBu] [MIC オーディオ、バランス/アンバランス接続、最大入力レベル 50mVRMS、48V ファンタム電源] 2x オーディオ出力 [3 ピン XLR、オス、アナログオーディオ、バランス/アンバランス接続、最大出力レベル 18dBu]
	背面パネル	1x DANTE [RJ45 コネクタ、PoE] [デジタルオーディオ入力/出力、PCM 2CH 44.1K-96KHz 16/24 ビット] 1x DC/12V [2ピン-3.5mm フェニックスコネクタ] [12VDC/500mA]
	機械式
	ハウジング	アルミニウムパネル + 鉄シャーシ
	色	ホワイトパネル + シルバーシャーシ
	寸法	ウォールプレート: 136mm [W] x 75mm [H] x 40.7mm [D] フェイスプレート: 146mm [W] x 85mm [H] x 5mm [D]
	重さ	フェイスプレートなし: 275g フェイスプレート付き: 347g
	電源	1. PoE/PD (クラス 1 IEEE 802.3af) 2. DC 12V (スイッチが PoE をサポートしていない場合)
	消費電力	3.6W（最大）
	動作温度	32°F ~ 104°F / 0°C ~ 40°C
	保管温度	-4°F ~ 140°F / -20°C ~ 60°C
	動作湿度	20% ～ 80% (相対湿度、結露なきこと)
	保管湿度	10% ～ 90% (相対湿度、結露なきこと)
テクニカル
型番			DPX22-US
名前			2CH アナログ XLR Dante コンバーター
ネットワーク帯域幅			100M
制御方法			Dante®コントローラー
オーディオの遅延			構成可能な Dante® デバイスのレイテンシ (Dante®コントローラーを使用して設定可能な1、2、または5msをサポート)
オーディオ形式			DANTE [デジタルオーディオ入出力、PCM 2CH 44.1K-96KHz 16/24Bit] LINE In [アナログオーディオ、バランス/アンバランス接続、最大入力レベル 24dBu] MIC In [アナログオーディオ、バランス/アンバランス接続、最大入力レベル 50mVRMS] LINE Out [アナログオーディオ、バランス/アンバランス接続、最大出力レベル 18dBu]
オーディオパラメータ			出力インピーダンス	300オーム
			出力レベル（最大）	18dBu（最大）
			周波数応答	20Hz～20kHz（-/+0.5dB）
			ダイナミックレンジ	> 90dB@0dBu、1kHzA 加重
			オーディオS/N比	> 90dB@0dBu、1kHzA 加重
			オーディオ THD+N	+4dBu、1KHz で < 0.015%
伝送距離			328 フィート/100 メートル (CAT6/6A/7)
ESD保護			IEC 61000-4-2: ±8kV（空隙放電）&±4kV（接触放電）

保証、配送、送料。

①保証：

当社の製品はすべて出荷前にテストされています。

2CH Line In Dante Converter は 1 年間の保証期間を設けております。（品質保証期間終了後は別途保守料がかかります。）

②配送：

サンプル注文: またはサンプル注文、1-3日以内に発送できます

大量注文: 量によって異なりますが、通常は 10 ～ 15 日です。

③送料：

当社の製品はすべて、Fedex/DHL/UPS/TNT または海上輸送で発送されます。中国の代理店への発送も可能です。

よくある質問

Q1: OEM&ODM サービスを提供していますか?

A: はい、クライアントの要件に応じて OEM または ODM ソリューションを提供できます

Q2.最低数量に満たない場合でも注文できますか？

A2.もちろん、テストや品質検査のためのサンプルのご注文も大歓迎です。サンプルのご注文には細心の注意を払っております

Q3:製品の品質基準は何ですか?

A3:当社の製品はCE、ROHS、FCC証明書を承認しています。

Q4: FHBAudioの機器を使用する場所はどこですか?

当社の製品は、国際会議、政府機関、銀行機関、教会などの宗教施設、空港、国会機関、教育機関、ホテル、民間企業の会議場など、さまざまな分野で広く利用されています。この多様なアプリケーションは、当社の製品の多用途性と信頼性を際立たせており、幅広い顧客や業界にとって信頼できる選択肢となっています。

Q5: Dante オーディオの利点は何ですか?

A5: Dante オーディオは、標準のイーサネットネットワーク上で高品質のオーディオを送信するための合理化された効率的なソリューションを提供します。 Dante テクノロジーを活用することで、ユーザーは 1 本のネットワークケーブルで複数のオーディオチャンネルを簡単に送受信できるため、従来のかさばる配線の必要性が大幅に軽減されます。このシステムは優れた柔軟性、拡張性、信頼性を備えているため、ライブサウンド、放送、およびインストールされたオーディオアプリケーションに最適です。 Dante は、リアルタイムパフォーマンスとさまざまなデバイス間のシームレスな統合により、優れた信号品質と低遅延を維持しながらオーディオネットワーキングを簡素化します。
